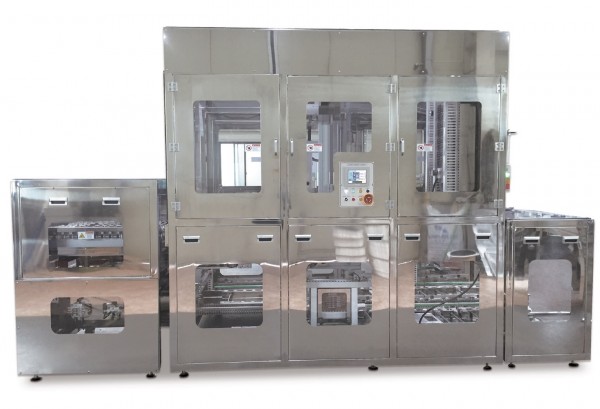

CLAMP BASKET LOADER / UNLOADER - CB5101
작성자 최고관리자 | 작성일20-07-14 17:46
관련링크
본문
PCB제품의 박막화에 의하여 투입, 수취시 기판의 손상을 방지하고 제품을 보호하기 위하여 BASKET CLAMP JIG
를 이용한 투입, 수취를 하는 장비입니다.
By PCB products filming, it prevents board damages during input and receiving. It protects products, using
BASKET CLAMP JIG.
利用具有保护产品作用的BASKET CLAMP JIG,防止PCB产品在进出剥膜机时受到损伤的收放设备。
“PCB製品の薄膜化を受け、投入/受取時の基板の損傷を防ぎ、製品を保護するためにBASKET CLAMP JIGを用いて投入/受
取を行う装備です。
◼ Application product
FC-BGA, FC-CSP, CSP, BGA
◼ Application process
PRINT, CIRCUIT, PSR, ETC
◼ Application line
ROLL-CUOATTER, V-LAMINATOR, UV-DI, Exposure
◼ Specification
Size : MAIN 1980L x 1740W x 2010H
(940H standard)
BUFFER : 610L x 1740W x 1010H
PASS LINE : 940mm ± 40 standard
CYCLE TIME : 18sec
Product size : 405~415 x 510(510 x 610)
Product thickness : 0.04 ~ 1.6T(mm)
Operating method : For TOUCH PANEL use
Air pressure : 5~6kg/cm3
Voltage for use : 220V 3Ø 50/60Hz
