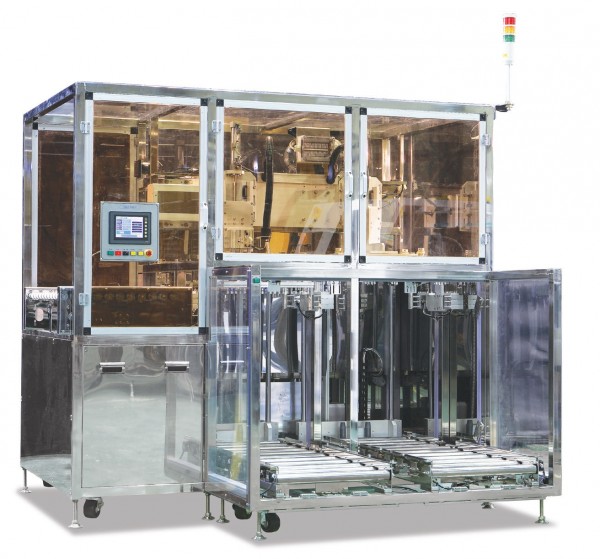

TRAY TYPE LOADER / UNLOADER - TR5101
작성자 최고관리자 | 작성일20-07-14 18:25
관련링크
본문
Close up
PCB안착 JIG인 TRAY를 이용하여 개별적으로 제품을 운용하는 장비이며, TRAY로 인하여 제품보호, 스크레치방지,
2매 투입/수취를 예방하며, LOT관리 편의성을 제공합니다.
Using tray for PCB setting-jig, it operates products individually. By TRAY, it provides convenience of product
protection, scratch prevention, 2sheets input prevention, and LOT management.
此设备利用PCB固定TRAY,分别对产品进行操作。TARY可保护产品,防止刮伤并预防一次收放2片PCB板,且便于批次管
理。
PCBセットJIG TRAYを用いて製品の取り扱いを一枚ずつ行う装備であり、TRAYのために製品保護、スクラッチ防止、2枚
差しの投入/受取防止が可能で、LOT管理における便宜を図ることができる装備です。
◼ Application product
HDI , BGA , FC-BGA , CSP ,BOC, FC-CSP
◼ Application process
PRINT , CIRCUIT, PSR, ETC
◼ Application line
SR, PRE-CUTTOR, UV-DI, V-LAMINATOR,
DF-DEVELOP
◼ Specification
Size : 1950L x 1720W x 1820H
CYCLE TIME : 12sec
(including TRAY substitution: 18sec)
Product size : 405~415 x 510(510 x 610)
Product thickness : 0.04 ~ 1.6T(mm)
Operating method : For TOUCH PANEL use
Air pressure : 5~6kg/cm3
Voltage for use : 220V 3Ø 50/60Hz
